索斯风管与武汉宜家荟聚购物中心

作为全球知名购物中心瑞典宜家集团下属的大型购物中心,武汉荟聚2 中心面积近20万M2,是集时尚购物、休闲美食、娱乐聚会、文化教育为一体的具有国际标准的区域型购物中心。在武汉荟聚中心,宜家家居、欧尚超市、迪卡龙的空调送风系统都采用了索斯® 风管。低碳环保的索斯风管,充分体现了崇尚自然的北欧特色,同时,送风均匀舒适、洁净健康的特色更为这个家人和朋友的聚会圣地“荟聚”了精彩!

传统铁皮改造绝热索斯风管鹰城世贸广场项目

本项目为改造工程,吊顶内原空间虽大,但由于前期各种管段错综复杂,剩余空间有限,造成新管道布局困难,经结合现场情况讨论,索斯专业工程师结合绝热索斯风管系统在永辉超市、富士康等改造项目的成功应用经验,提出最佳改造方案:

绝热索斯风管设计

拆除原旧送风管的顶面,将绝热索斯风管布置在原送风管里,沿原有走向,这样不影响原管道网,保留原有的风口走向及位置,改造难度和成本也降到最低。

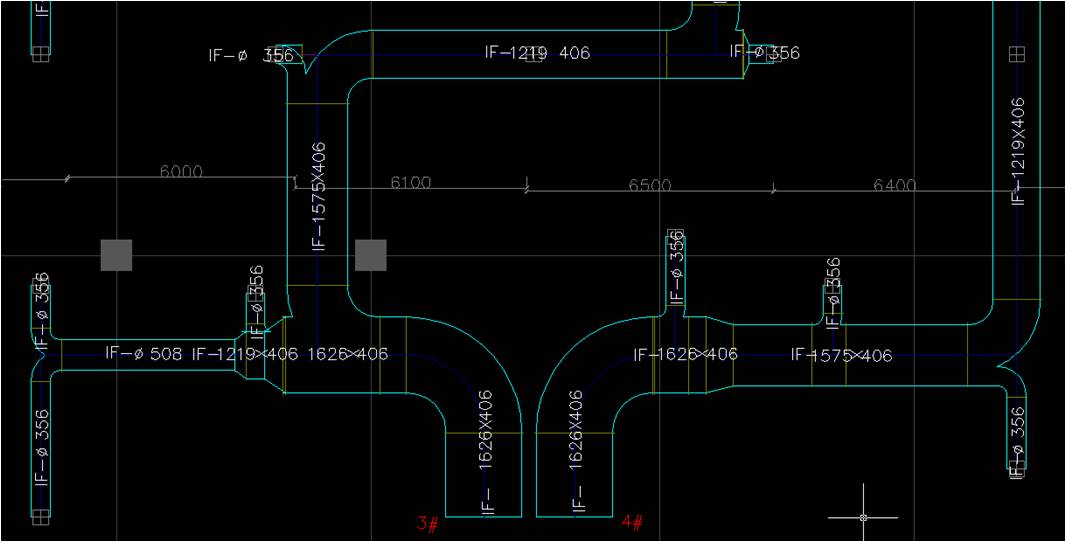

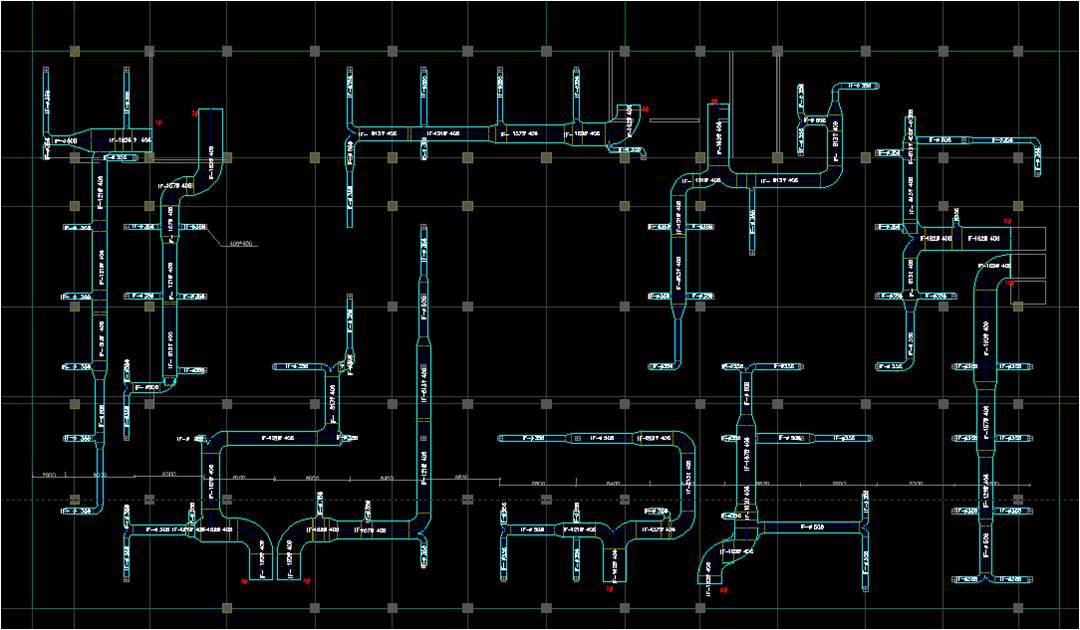

绝热索斯风管设计图纸

参照原有风管的管径,主管采用扁圆形绝热索斯风管系统,管径宽度从1626-813mm不等,高度均为406mm,支管则采用圆形,管径为508mm和356mm,相比原矩形风管,风管内层更圆滑、无涡流区,风量和压力损耗小,可有效降低能耗。

绝热索斯风管

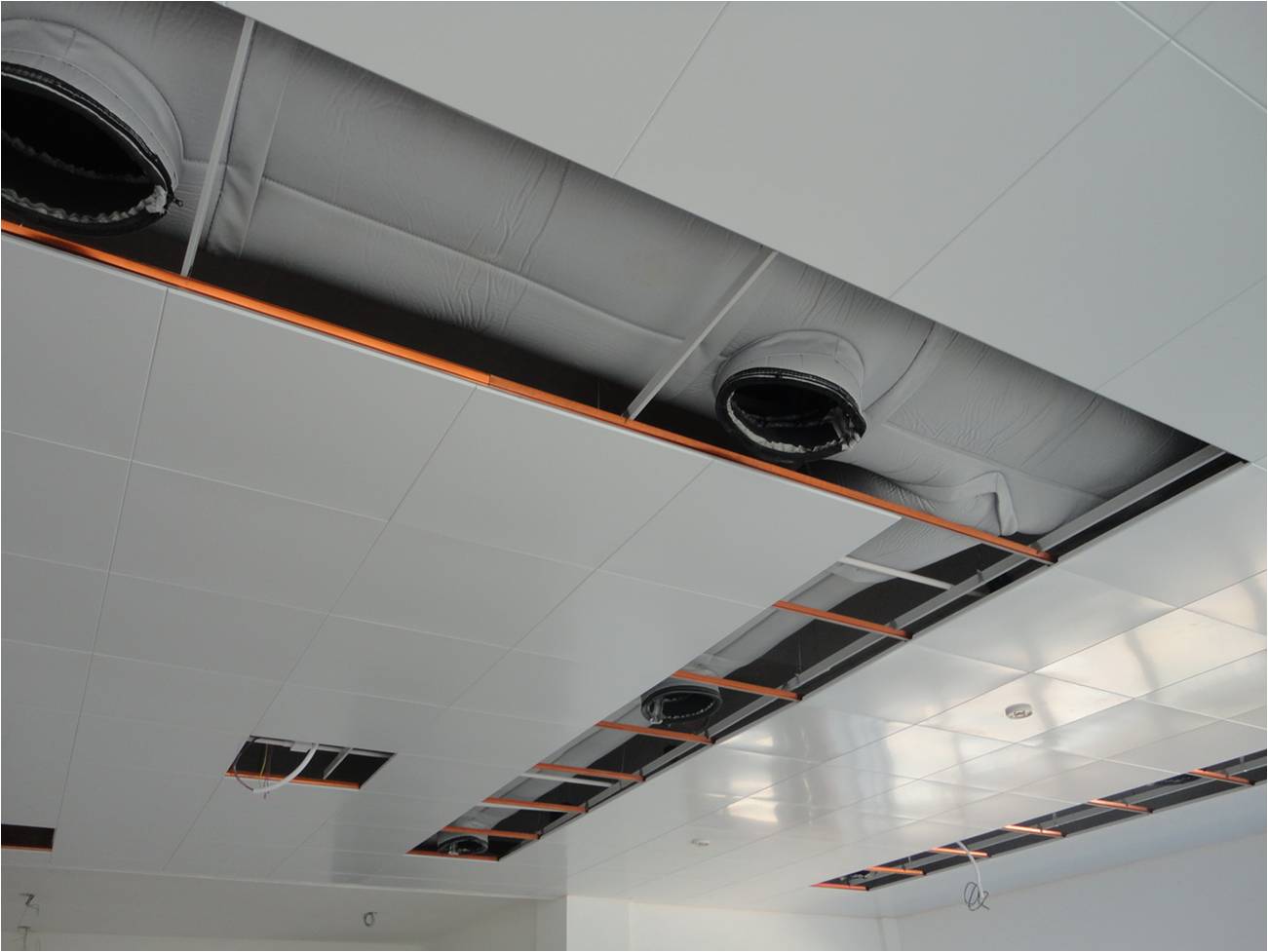

绝热索斯风管吊顶上安装照片

同时,绝热索斯内风管和外绝热层均采用A级不燃材料,阻断火焰蔓延,满足公众场所和高层建筑更高的国家防火要求。

绝热索斯风管设计案例

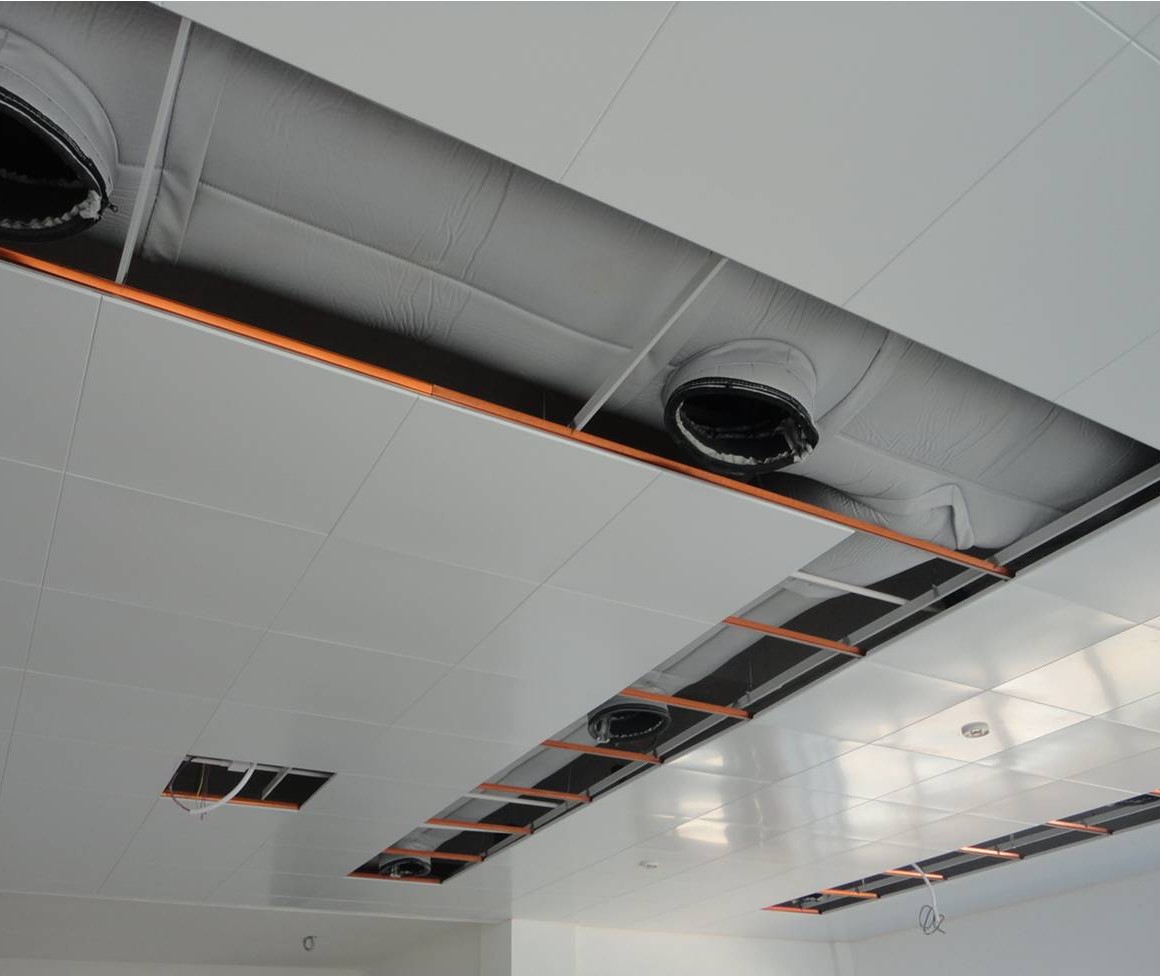

改造后吊顶下场所图片

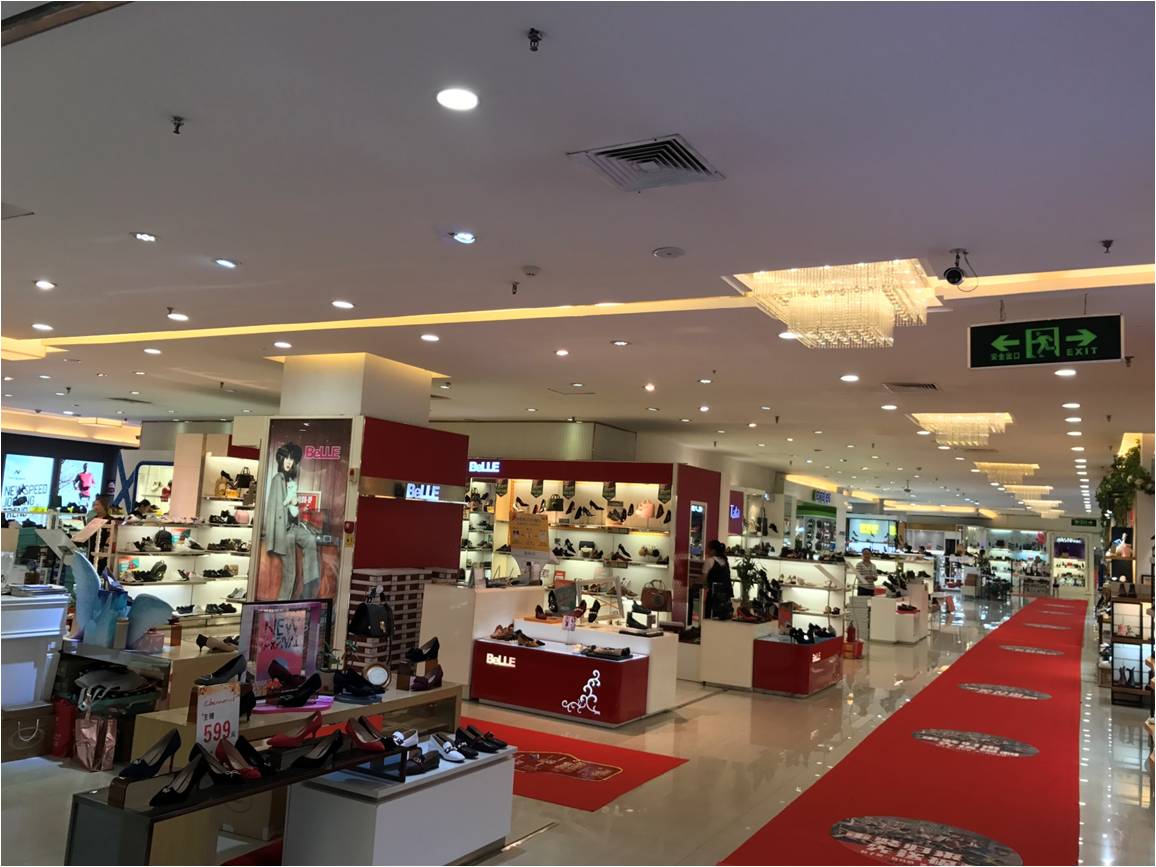

绝热索斯风管设计案例图片

另外,该项目是边营业边改造,绝热索斯风管重量轻、柔韧性、现场成品拼接挂装的优势也得到充分展现。

索斯风管全系列产品应用在永辉超市

永辉超市是中国500强企业之一,在中国有近500家大中型超市,是中国首批将生鲜农产品引进现代超市的流通企业之一,被百姓誉为“民生超市、百姓永辉”。自2013年以来,在全国几十家永辉超市均使用了索斯全系列风管系统。

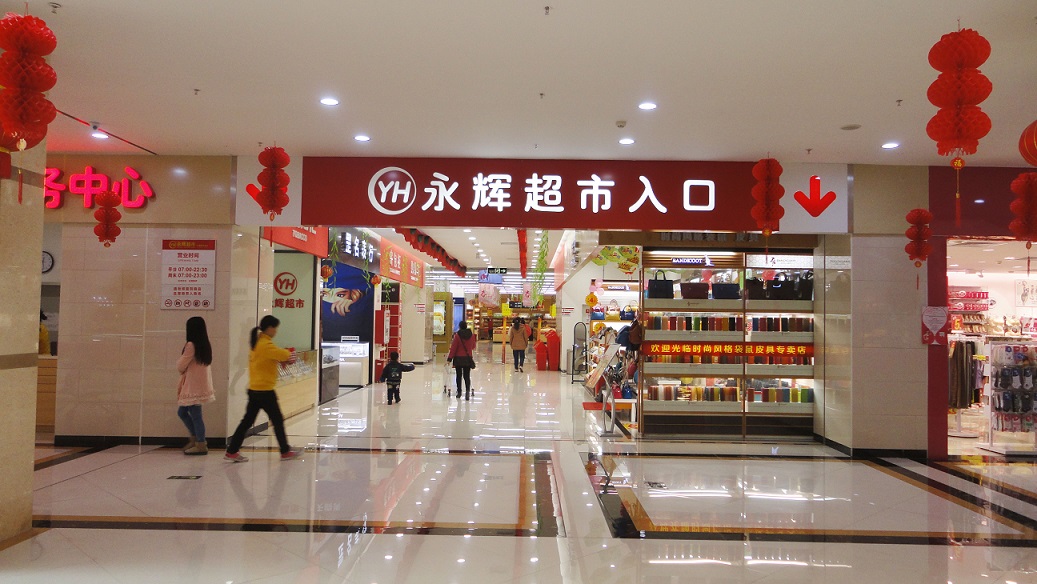

番禺店-(2)

永辉超市是典型的空间不吊顶或局部吊顶的场所。由于它的层高受限,管线的分布非常的密集,包含了消防管线、照明管线、强弱电管线等,所以风管系统的设计显得尤其重要,它涉及到整体的美观性能、结构的承重性能以及防凝露等综合考虑。

vs

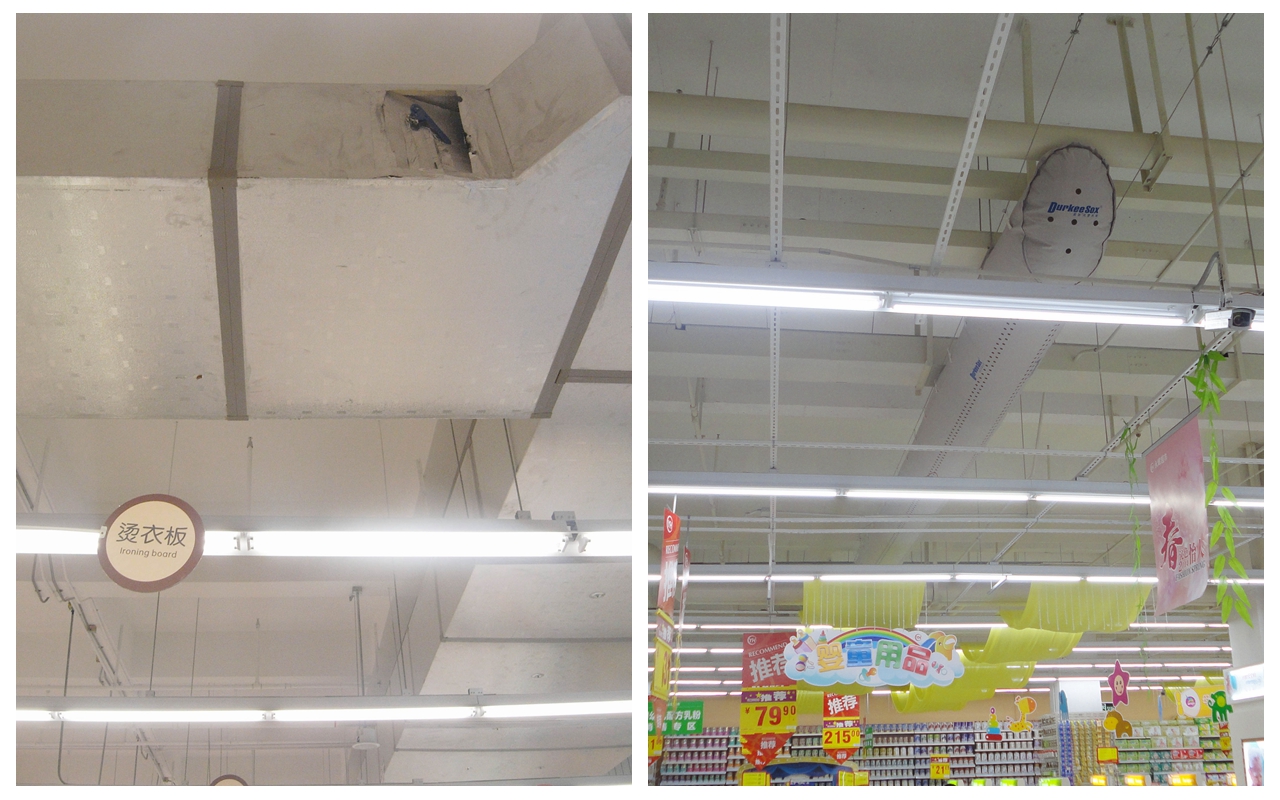

传统风管破损                                                                                                                                                                          索斯风管
在超市的局部吊顶区域(如收银区),我们普遍设计采用I系列绝热索斯风管做传输管,并配合传统散流器进行送风。这样既能保证吊顶内的风管不会产生凝露现象,也杜绝了出风口发霉的问题,又可以达到送风均匀舒适无温差的效果。

在永辉超市不吊顶的卖场区域,我们普遍设计采用N系列索斯风管,按照功能设计不同的舒适性风速送风,满足不同产品和功能分区对空调温度的需求。例如:在百货、食品、小家电区及日化区,人流量不是特别大,末端风速控制在0.3~0.5米/秒,根据不同区域采用6点单排或5、7点双排开孔、喷射加渗透的送风模式。

在冷冻冷藏、冷柜区为不破坏冷柜的冷链及新鲜蔬菜 水果的外观,末端风速控制在0.2米/秒以内 ,采用3点和9点开微孔加渗透的送风模式;

在局部传统风管送不到的区域如扶梯、收银区外部连廊,采用大喷口远距离送风或斜接面末端开孔送风;

考虑到永辉超市天街店顶部的主体颜色为深灰色,在设计上把纤维管道的颜色定为深灰色,使索斯®风管系统与建筑装饰完美结合。

加上索斯风管在材料用量、损耗及安装比传统风管系统(镀锌铁皮、 保温材料、散流器)节省很多,不会増加一次投资造价,而且后期运行维护费用少,总体上平均节省20~30%。这些都促使杜肯索斯持续成为永辉超市新店空调风管的年采供应商。

除永辉超市外,杜肯索斯在超市行业服务过如家乐福、欧尚、乐购、卜蜂莲花、麦德龙、华润万家等众多国内外超市品牌,积累了许多的行业应用经验。

索斯空调风管与中东崛起的中国城

clip_image002

根据官方统计,现在阿曼大约有3000左右常驻华人,其中约2000人是中国大型企业驻阿员工,其余1000人为华商。由于当地欠缺制造业,阿曼人经常要到迪拜采购,华商看到机会,于是开始向阿曼转移。
距离马斯喀特市中心40分钟车程的金龙商城,是阿曼最大的综合购物商城,也是远近闻名的“中国城”。是继迪拜龙城之后,中东区域又一由华人投资的大型集批发和零售为一体的综合性中国商品市场。从衣裤鞋包、数码产品,再到家居用品、装修建材 、各式产品一应俱全。

clip_image004
金龙商城占地面积50000M2,其中商铺区域建筑面积约18000M2,商铺建筑尺寸162m*110m*8.5m(长*宽*高),共一层,建筑采用钢梁结构,侧墙混凝土浇筑。整个商铺区域不吊顶,仅在有商铺的上方采用格栅顶,共设422个商铺。
clip_image006
设计在宽度方向左右两侧平台上对应均匀布置44台、每台风量12000CMH的空调机组给整个商铺区域制冷,包括位于主入口一侧的餐厅区域。

clip_image008
商城正式开业迫在眉睫,整个工期异常的的紧张,作为纤维织物风管系统行业内领导品牌,杜肯索斯借助其专业的iSox设计软件,在不到短短两天的时间内,提供给了客户一套专业解决方案:

clip_image010

设计每台空调设备接一根索斯风管,在宽度方向左右两侧对应均匀布置44根直径813mm的索斯风管系统,采用5、7点钟方向双排开孔,让冷气能快速通过格栅顶送下来覆盖整个商铺区域,无任何死角,均匀舒适,极大地改善了室内空气品质;

clip_image012

选用钢绳悬挂系统,将索斯风管安装于5米高处,避免能量在高空损耗,达到节能效果。
clip_image014
该项目一开始没有设计空调系统,在现有建筑结构条件下,不能承担传统风管的重量荷载。而设计采用自重极轻的索斯风管对屋顶无任何承重要求,极大地节省了结构造价;

由于该项目后新增空调系统,金龙城开业在即,传统风管要求的安装周期很长,需要相当大的投入才能满足项目进度要求;而选用安装便捷的索斯风管系统,虽然现场条件比较特殊,但索斯工程部人员结合迪拜经销商提供的现场结构特点,在很短的时间内调整出一套安装方案,使整个安装周期比业主要求的还提前10天完工,索斯专业的工程服务再次得到业主的赞许。

clip_image016

整个工程项目相较于传统铁皮方案,杜肯索斯团队在保证空调送风效果及安装周期的前提下,还为业主节约了20%以上的成本。索斯风管系统经过细微调整调试之后,业主对送风效果相当满意。

阿曼金龙商城是阿曼政府重点建设项目之一,
也被誉为中阿两国友谊的桥梁。
希望杜肯索斯的助力,
能为两国的友谊添砖加瓦
杜肯索斯,感恩有你!
