纤维织物风管第五代UR均速风管应用在纺织厂

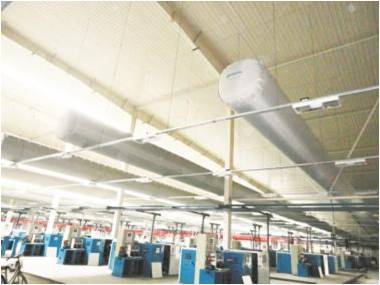

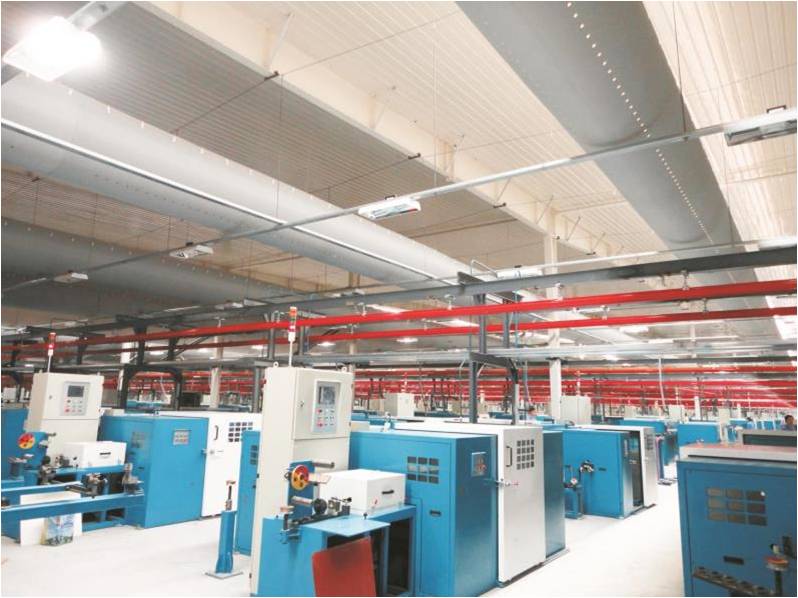

三福(中国)集团是一家从事高档化纤服饰面料、特殊功能性工业用布之研发、生产、销售的专业化企业。其晋江三福纺织工厂的织造车间及随后的车间空调系统改造全部选用了索斯®风管系统。在织造车间,设计每台设备接两根直径762mm的白色圆形索斯®风管,等间距均匀布置,覆盖整个车间,整体系统简洁美观。同时采用3、9点方向开孔进行均匀送风,末端风速控制在0.3-0.5m/s,不影响纱线飘动。在随后的几个车间改造中,还选用UR-N系列均速索斯风管,不仅气流组织更均匀,还节省了系统造价。

纤维织物风管

索斯UR均速风管系统是纤维织物风管第五代产品,是一种采用领先的独有专利iSox软件系统演算出来的通过无极变径保持风管内风速均衡,实现压力均衡,最终使得出风方向和出风量大小均衡的索斯风管系统,是目前送风系统的技术性能较好产品。

 UR均速风管

索斯风管系统广泛应用在纺织服装行业的纺纱捻丝、织造、印染精整和成品制造等生产车间; 各类吊顶和敞开式实验室;以及部分化工行业生产厂房。具有岗位线送风、防纱线飘动、超净防腐、安装便捷、性价比高等优势。

布袋风管空调送风系统应用拜耳化学实验室

全球前50强的化学公司——拜尔材料科技集团在上海的一体化基地位于上海化学工业区,主要以生产化学实验室及化学原料生产厂房建设为主。该生产基地BTS实验室空调送风系统全部采用了索斯布袋风管系统。针对BTS实验室要求空气均匀送至各个实验台,风速控制在0.3m/s以内,室内噪音要低,具有一定抗腐蚀性能,且空间较低,屋顶工艺管道布置复杂,索斯风管设计采用条缝渗透的送风模式,风速低且均匀,无任何吹风感。索斯风管系统运行无噪音、耐腐蚀、安装快捷等优势,全面满足了实验室的各项要求。

1 2

索斯®风管系统广泛应用在纺织服装行业的纺纱捻丝、织造、印染精整和成品制造等生产车间; 各类吊顶和敞开式实验室;以及部分化工行业生产厂房。具有岗位线送风、防纱线飘动、超净防腐、安装便捷、性价比高等优势。

保温布袋风管在福星科技钢帘线项目应用

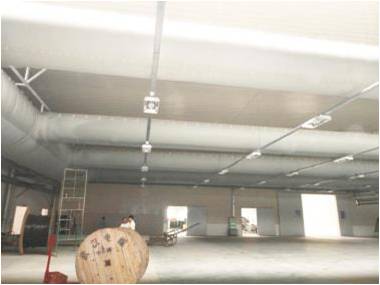

福星科技年产5万吨钢帘线项目2#车间一层B区,空调面积约40000m , 两边对称布置一排空调设备机房,共12台设备,每台总风量18万M /h,从设备机房出来的静压箱、到车间主传输风管、出风风管全部采用索斯风管系统。

其中,每台设备设计接直径3500mm,长约5米的索斯静压箱,静压箱另一端接直2400mm主管和均匀对称布置的4根直径1219mm支管,灰色的索斯纤维管道,与整个车间融合成一体,充分展现了其送风均匀、系统简洁美观、安装快捷、经济节能的优势。12个索斯静压箱成为该项目的一大亮点,也是大幅降低项目造价的功臣。

1 2 3 4

布袋风管在丰田发动机工厂解决工位送风和油污问题

在广汽丰田发动机生产车间,在对之前的送风系统进行改造时选用了N系列索斯®风管,索斯产品可以解决工位送风和防油污问题。索斯®风管防油污主要分两个方面,一是自身的防油污,二是对设备人员的隔绝油污。

索斯风管1

索斯风管2

N系列索斯®风管是一种由特殊纤维织成的,替代传统风管、风阀、散流器、绝热材料等的一种出风末端系统。

主要靠纤维渗透和喷孔射流的独特出风模式均匀送风。

优势:

1、防水防油污;

2、抗冲击、不易破损;

3、系统重量轻,安装便捷、工期短、综合造价低;

4、不通风时依然保持系统简洁美观;

5、系统耐压达3000Pa以上。

空调UR均速风管减少纤维织物用量有效降低了成本

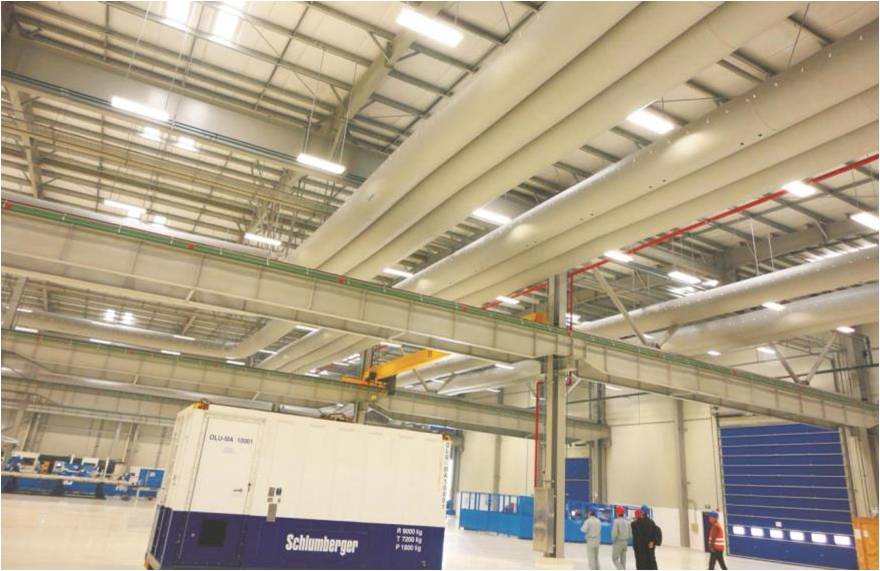

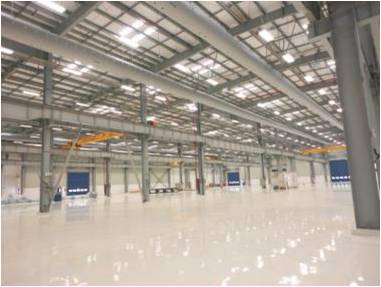

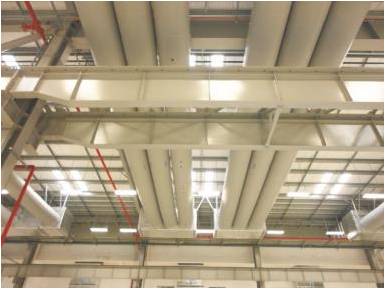

斯伦贝谢厂房面积大空间高,内部有行吊,对风管前后段均匀送风以及末端风速的控制要求较高。空调风管只能布置在行吊之上,更加大了送风难度。采用UR-N系列均速索斯风管恰好可以解决这些难题:

a、开孔出风初速更高,射程更远。在喷孔射流上靠静压结合动压出风,使喷口处出风初速比普通索斯风管高,大大提高了实际射程。

b、安装便捷。相较于带变径系统,UR均速风管不需要在变径系统中采用多段支架悬挂系统,安装易操作,更便捷。

c、性价比更高。

在通风送风空调系统配套使用UR均速风管可以减少纤维织物用量,有效降低了成本15%!

UR均速风管 UR均速风管2 UR均速风管3

索斯风管应用在白沙洲增益供应链冷库

增益供应链是以冷库和物流设施为切入点,在全国各大区域建立节点,并以各节点为中心建立局域网,同时以新的理念在全国构建物流配送网络。通过业务模式的升级和各种有效资源的整合,广泛涉猎冷鲜食品仓储、加工、物流和金融服务业务。

增益供应链

白沙洲市场是增益供应链华中地区最大的农产品(冻品)一级批发市场,为武汉三镇市民提供新鲜的肉禽、冷冻食品和水产海鲜等。该市场冷藏库和冷冻库的空调送风系统选择了杜肯索斯的纤维织物风管产品。

索斯风管

白沙洲市场冷库设计共计五层,第一层高度为9米,其它楼层均为5.4米。

索斯风管设计

该冷库主要是用来较长时间储存带包装的肉制品、海鲜、蔬果等,可以接受一定程度的微吹风感,考虑到此特点,杜肯索斯设计小半圆风管,风管长度略有减少,该冷库长度为55米,但是风管的设计长度为35米,在风管末端加装喷嘴满足后段距离的风量输送。

  布风管

此种方案在满足正常使用基础上更节省使用空间,减少投入成本。

为控制风机出风口风速,避免因风管尺寸过小风速高而导致的抖动、噪音、因接口处磨损降低风管使用寿命等现象,采用杜肯索斯织物静压箱,完全规避了上述弊端。

送风管道

为防止风管管道结冰,通过精确计算和模拟验证,选用大渗透N80纤维材质,使50%以上的风量渗透出来,很好的控制渗透风量完美实现客户对空调区域的送风需求。风管表面形成源源不断流动的渗透风量冷气保护层,大大降低凝露结冰风险。

送风管道

冷库的温度要求为-18°C,根据风量选用直径2000mm小半圆形的N系列索斯风管,开孔方式为三九点方向开微孔的出风方式。

送风管道

索斯风管在冷链物流行业经过十几年的推广应用,得到业主和设计师的普遍认可,几乎所有的行业标杆无一例外都在使用,如双汇集团、正大集团、大连天宝、大连獐子岛集团、必康集团、招商局物流、广东新供销、步步高、人人乐等品牌。

目前,索斯风管正在席卷整个冷链物流行业,加快冷链物流行业风管的更新换代。

索斯风管应用在Meyer美亚厨具车间改造

总部设在美国的美亚集团成立于1951年, 是全球第二大厨具生产厂家。位于泰国东南部春武里的美亚泰国制造中心建于1996年,是集团在全球规模最大的生产基地,厂房面积达18万平方米; 年产量占全球产量的70%。杜肯索斯为美亚泰国制造中心的餐厅及车间改造提供风管系统整体解决方案,得到业主的一致认可。
33
在美亚泰国制造中心餐厅,层高低、人流量密集和没有隔热层的建筑墙体使得整个餐厅室内温度超过36℃。 因此,业主对保证空调送风效果、为员工营造舒适用餐环境以及风管系统消防安全提出了较高改造需求。另外,传统金属风管难以满足建筑屋面承重要求,需要更轻质的风管系统。
65
研究了美亚泰国制造中心的改造需求后, 杜肯索斯提供了一套相比传统铁皮风管更具有优势的索斯风管系统方案:

首先, 推荐使用Nanosox-N系列, 采用永久阻燃纤维织物制成,满足消防要求的同时还提供业内最长的15年产品质保。
其次,采用喷射渗透的送风模式将冷气快速从高空送下以迅速降低室内温度。并通过精确计算开孔尺寸大小和数量,以确保1.5m高处风管系统的末端风速不超过0.5m/s,从而使就餐员工体感舒适凉爽。
不仅如此,索斯风管系统的重量仅为传统铁皮风管的1/10,不仅安装便捷,降低工程造价,还很好地解决了屋面承重有限的难题。
IMG_0949

针对车间层高低、潮湿闷热,业主提出岗位点送风,以达到节能需求,杜肯索斯设计索斯风管沿生产线岗位点所在位置隔段开S形孔,将95%的冷量集中送往每一个岗位点, 0.8-1m/s的末端风速使得工人体感舒适。

IMG_0951
工程安装完工后,蓝色的索斯风管系统简约美观,精确舒适的送风效果以及风管上定制的美亚logo效果得到业主的一致称赞,成为索斯风管又一高端定制的典范。
