纤维织物风管如何回风剖析以及应用

纤维织物风管何种工况下对应选择什么样的剖面是有着技术上的讲究,通常风管使用状态分为常压状态和负压状态。常压状态下常见的剖面形状为圆形、半圆形、1/4圆形、弓形以及扇形,而负压状态下则常用三角形与矩形。

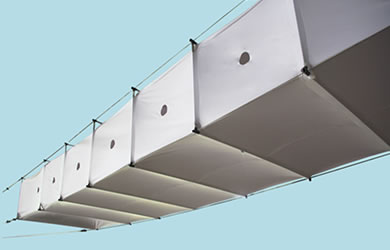

Returnsox

常压状态下剖面介绍:

1、圆形,空间高度允许,对外观又没有过多要求的情况下,我们多建议选择这种出风剖面。出风面积更大,出风量也多一些,更换室内空气更及时。

2、半圆形,层高不允许或是对美观度有要求的情况下可采用这种方式。

3、1/4圆形,小空间或是受到室内环境影响,安装位置等因素,可采用这种方式。

4、弓形,如果空间过小,半圆都没办法安装的话,那就只能选择这种更小的弓形剖面了。

5、扇形,安装空间不规则,或是想让风管有艺术性,可选择这种方式。

负压状态下剖面介绍:

1、三角形,具体做法就是将织物风管固定于顶面,通过拉伸将风管拉伸成倒三角形状。

2、矩形,中间有特殊支撑。

当然负压状态下,即使支撑或是拉伸效果做的再好,但都受负面风的影响,多会导致风管变形,所以一般是不推荐这种剖面,通常这个时候我们会建议使用索斯Returnsox回风管,它采用采用高强度纳米合金材料、运用独有专利支撑技术,使柔性风管维持完美矩形外观,实现负压送风,可配合风口、风阀使用,全面替代传统回风管使用,并采用钢绳悬挂方式现场安装。

索斯Returnsox回风管具有强度好、外形美观、质轻、安装方便,无需现场加工、安装便捷,通过特殊专利支撑工艺,有效克服普通柔性风管不耐负压缺陷,满足回风排风需求。

布风管送风系统低温贮藏库保鲜瓜果蔬菜

瓜果蔬菜冷链是指从田间到餐桌,即产地商品化处理、预冷、冷藏、运输、销售、消费者家庭保鲜各环节,始终处于规定的低温环境下无断链从而保证蔬菜的品质、减小损耗、防止污染,满足消费者需求的特殊供应链系统。这其中任何一个环节不到位,都会影响到产品的质量。冷链物流技术相比其它物流技术更为复杂,它需使用制冷技术来预冷和冷藏易腐产品,延长产品的贮藏期和货架期,目前冷链物流保鲜技术是蔬菜保鲜中使用普遍安全的物理技术。

一些蔬菜特别是果菜类蔬菜如黄瓜、茄子、番茄、菜豆、青椒等,对低温比较敏感,在不适温度下(冰点和临界低温之间)贮藏容易造成生理代谢失调和细胞膜结构损伤,即所谓的冷害。冷害导致蔬菜的抗病性和耐藏性下降,造成严重腐烂和品质劣变。同时,大部分冷害症状在低温环境或冷库内不会立即表现出来,而是在产品环境温度升高后才显现。因此,冷害的症状具有潜伏性,所引起的损失往往是不能预料的。在冷链物流保鲜各环节中,易发生冷害的蔬菜需要在每个环节都控制好它们所处的环境温度,防止冷害的发生。

冷藏是在低于常温但不低于0℃的温度条件下的一种贮藏方法,该技术是以控制温度来抑制蔬菜生理生化活性的一种贮藏方法。目前,冷藏是蔬菜冷链物流中应用广泛的一种低温贮藏方法。通过冷藏可以使蔬菜在运输和销售前具有良好的品质。

叶菜采后呼吸旺盛,水分蒸发快,失水率达到5%即失去其商品价值,同时极易受机械损伤。叶菜的质量主要受内外两个因素影响,外观质量主要受叶绿素的影响,内部质量主要受抗坏血酸、类胡萝卜素和酚类物质的影响。目前,低温贮藏是叶类蔬菜保鲜较为有效的方法之一。研究表明,相比于20℃,生菜在0℃贮藏能显着保存其品质,0℃能显着抑制生菜的可溶性蛋白和糖含量的减少、多酚氧化酶和过氧化物酶活性的降低和游离氨基酸的积聚。对菠菜和芹菜的研究表明,4℃环境下叶绿素、Vc的分解速率慢于9℃。同时,在4℃条件下,可以有效抑制亚硝酸盐的累积。由此可见,温度恒定、气流均匀是评定蔬菜冷藏库的两个重要指标。

布风管搭配制冷设备可以保证库内冷量的均匀分配,提高传热效率,降低蔬菜的干耗,提高蔬菜的贮藏品质的同时达到节能的目的。冷空气通过可渗透的布风管以0.07—0.18m/s的速度输送到工作区内。在需要大量供冷空气的空间中,在地面冷负荷高达300W/m2时,布风管可以实现没有明显吹风感的送风,且作为面式送风方式,送风均匀,能够保证非常高的温度均匀性,创造蔬菜低温存储环境,延长蔬菜货架寿命。

柔性材料保温布风管在体育场所游泳馆应用

保温布风管是一种采用特殊纤维材料织成的,用作替代传统铁皮风管、玻璃钢风管、酚醛风管等的空调空气送出风末端系统,它的特点是通过纤维材料的渗透性及在管表面采用开孔等七种送风模式,从而达到使空气均匀分布的效果。

1、防结露

游泳馆冬季产生的结露问题,传统的解决办法是增设除湿设备,以降低馆内含湿量,达到防结露的目的,但是,增设除湿设备,会增大设备的初期投资和占用馆内空间;在冬季较冷季节,防结露效果并不显著.我们所有的项目设计选型都要通过客户环境调查、客户需求评估、cad设计软件选型、气流组织实验室模拟四步才能选定材质渗透率型号,出厂前还有实际运行效果检测,通过这五步彻底杜绝在输送冷风时产生凝结水的可能性。

索斯风管

2.出风口

选用排孔出风模式,具有出风风速小、出风均匀、射程短等特点。在每根保温布风管支系统上沿长度方向设置等宽的排孔出风口,使空调出风到达馆内的每一个空调区域,保证空间内空气温度、风速均匀。本工程应用的排孔孔口,是我们研发团队经过不断的努力试验将孔口进行了改进,改进后的排孔出风口阻力更小、出风风速误差更小、出风更均匀、风速更易控制。

3.无静压箱、无调节阀

保温布风管具有特殊性,本身就是一个静压箱装置,不需要额外的增加静压箱设备;我们的设计师在设计阶段就根据设备的各项参数对保温布风管进行包括规格、气流风速、出风风速、出风均匀度、渗透率等进行了设计和通过CFD模拟软件进行模拟安装后运行特性。因此,无需在空调设备上增设调节装置。

4.无噪音

保温布风管选用的是柔性材料,运行过程中不会像传统风管般产生巨大的噪音,因为是柔性材料,反而会吸收一部分的噪音。

杜肯索斯助力首届“联合国世界地理信息大会”

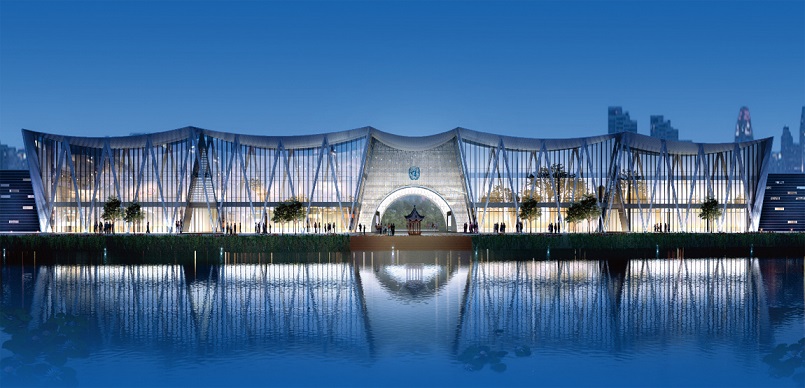

W020181015390589606179

联合国世界地理信息大会会议场馆和展览中心

为展望地理信息未来发展趋势,促进各国地理信息与技术更好地服务于联合国2030年可持续发展议程的实施,共同应对各国及全球面临的发展挑战,由联合国主办,中华人民共和国自然资源部和中国浙江省人民政府共同承办的首届联合国世界地理信息大会于2018年11月19日至21日在浙江德清举行。

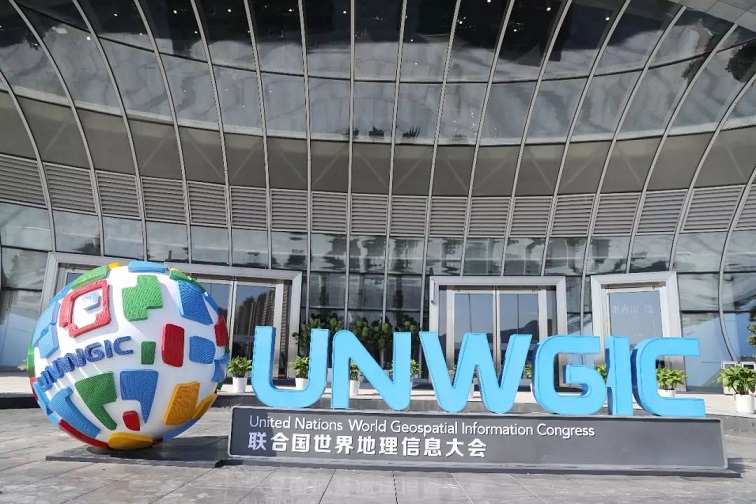

c8d48004812beb922d9a99db83799119

大会围绕“同绘空间蓝图,共建美好世界”这一主题,邀请联合国成员国政府、地理信息相关领域国际组织、学术界、产业界等各方广泛参与。大会总体活动为期一周(11月19日至23日),包括展览、全球及区域会议、研讨会、技术边会等,是中国承办的地理信息领域规格最高、规模最大的联合国会议。

这是一场世界聚焦的测绘地理信息全球盛会,在最高层面聚集所有利益相关方,共同探讨和确保地理信息最大程度服务于社会、经济、环境发展。作为大会的重要组成部分,联合国世界地理信息大会技术与应用展览于11月19日至23日在会议中心旁的德清国际展览中心同期举办。展览分为智能装备、智慧应用、位置服务、未来生活四大展区,展示全球地理信息最前沿的科技创新成果、示范应用和解决方案。让与会者能亲身体验到无人驾驶、智慧城市、高精度位置服务等各类最新的地理信息技术和应用。

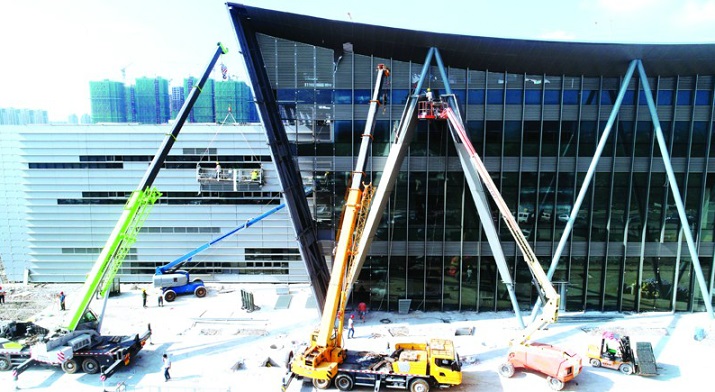

 201808240917059644qudmi

联合国世界地理信息大会技术与应用展览中心

为了充分体现国际化、生态化和科技化,打造成联合国地理信息国际论坛永久会址和世界一流的会展中心,世界地理信息大会会址按照高等级绿色建筑标准,严格依照LEED认证要求进行建设。以此为标准,工程施工方在会展中心空调送风系统上,果断选择了安全高效、获得SGBP绿色建筑产品认证的Insusox®绝热索斯®纤维织物复合(保温)风管,并能为该项目申请LEED认证加分。

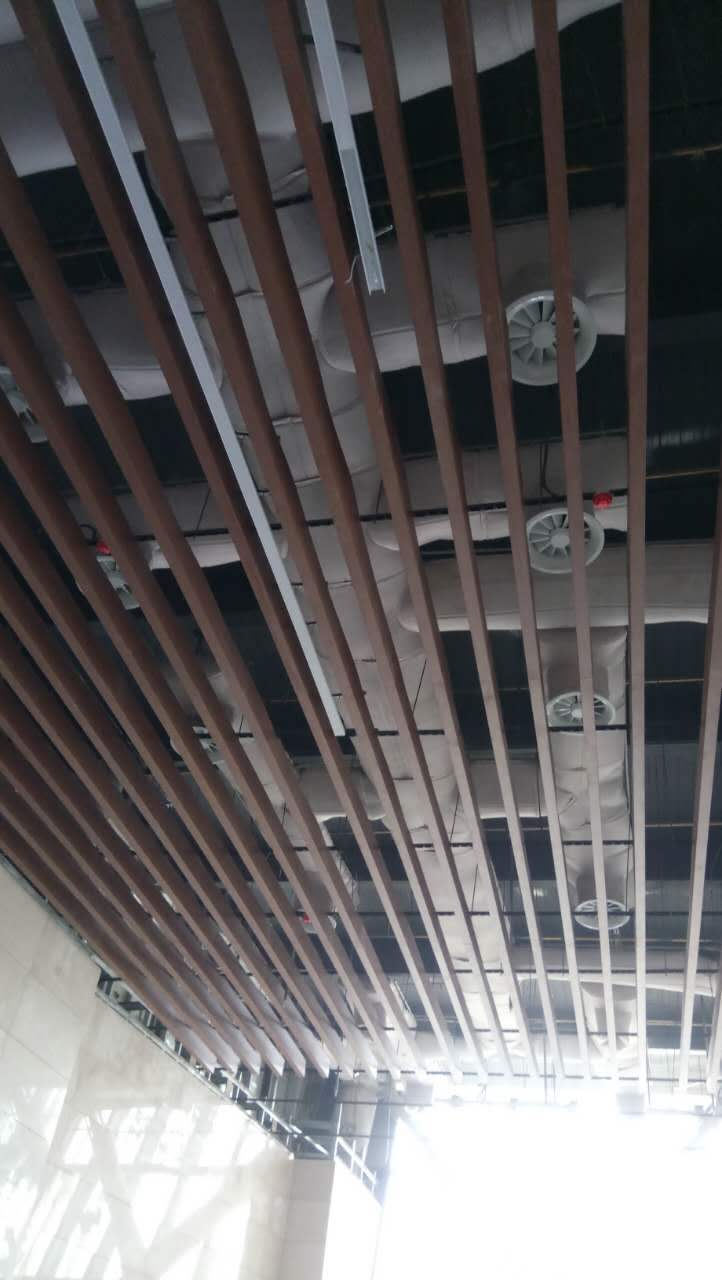

微信图片_20170907222608

在展览馆西区:

一层、二层为格栅吊顶,在格栅吊顶内采用灰色的绝热索斯®风管作为传输风管,通过立管连接传统旋流风口出风,高效节能。三层为石膏板全吊顶,在吊顶内采用灰色的绝热索斯®风管作为传输风管,通过立管连接传统百叶风口出风,完美解决凝露风险,且重量轻、安装便捷。

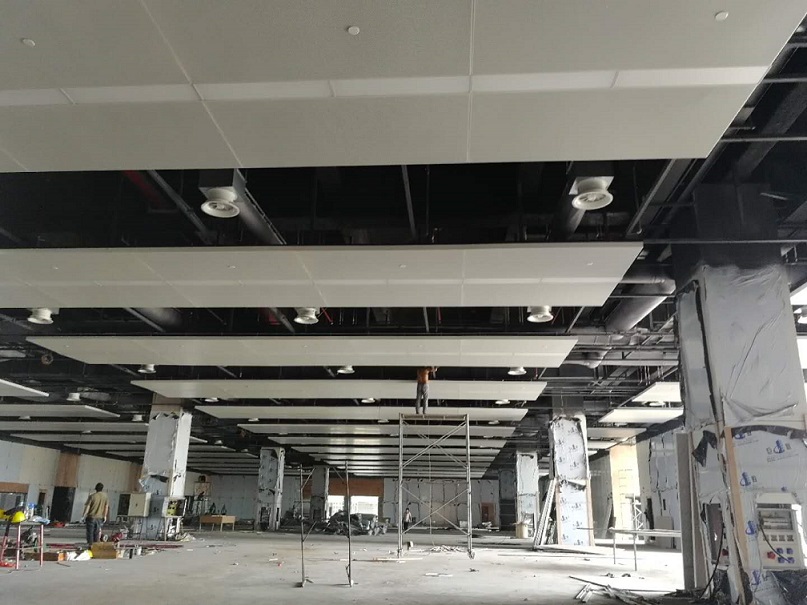

微信图片_20180804225228

在展览馆东区

一层、二层展厅为挑空层不吊顶区域,作为传输风管的绝热索斯风管布置在墙内,通过侧墙上的球形喷口出风。

绝热索斯®风管与不同展厅区域装修风格匹配,充分体现联合国大会工程建设方要求的“安全、绿色、开放、舒适”的高建造标准。

纤维织物复合风管纺织车间整套最佳通风方案

纺织纤维材料的性能对空气湿温度的敏感性很强,生产中易产生飞花和粉尘,纺织厂机器排列密集,工作人员集中,同时纺织机械耗用的动力大,因而散发热量多。因此纺织产品在生产过程中,不仅需要保持一定的温湿度要求,且不能受室外环境因素的影响。

纺织车间一瞥纺织空调的主要作用:

① 到生产工艺所需求的温湿度条件;②能够满足人体生产过程中的需要。

空气调节技术在纺织厂的生产过程中保证生产车间温湿度的稳定和调节是至关重要的。所以,保证生产车间温湿度的稳定和调节是非常重要的。纺织车间的不同工序,对纺织纤维回潮率的要求也不同,而空气的温度、相对湿度对纤维的回潮率又有着密切的相关,尤其是相对湿度对纤维的回潮率及其性能影响最明显。纺织车间生产工艺对温度的要求不是太严格,一般最高不宜超过35℃,最低不低于18℃。

索斯风管1

据调查,大多数纺织车间采用条缝型风口、散流器等传统纤维织物复合风管,这种传统纤维织物复合风管在工程实际应用中存在着风口下方气流流速较大,部分区域存在漩涡的问题,致使整个车间内的气流场及温湿度场不均匀,为了保障工艺需求,一般采取加大送风量方法来满足车间的温湿度要求。这样不仅浪费更多的能量,还由于送风不均匀,操作区域粉尘浓度较高,危害工人健康,影响工人劳动效率,严重阻碍纺织企业生产高档纱线产品。

纤维织物复合风管直接解决了纺织车间存在的风口下方气流较大,部分区域存在漩涡,导致整个车间内的气流场及温度场不均匀、车间清洁度较差、能源浪费严重的问题。
纤维织物复合风管有多种出风模式,满足不同工序对温度、湿度等要求,我们还通过CFD模拟确保纺织车间整套通风方案的最佳。

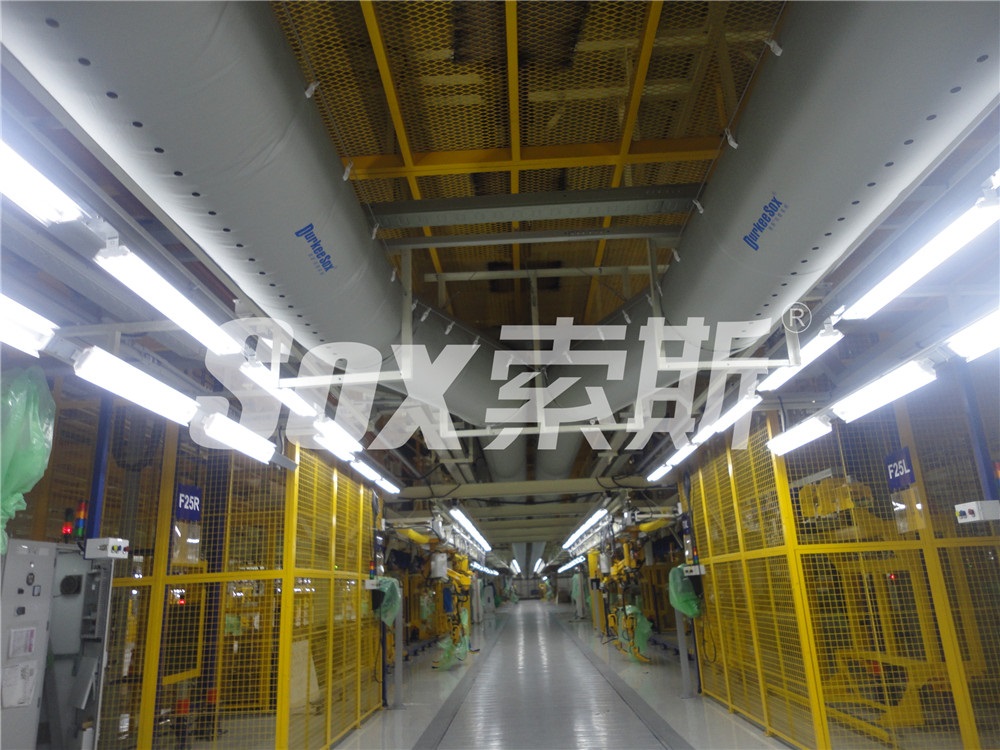

纤维织物复合(保温)风管在汽车制造行业空调送风系统

索斯风管自2008年开始在汽车制造行业发展应用,从行业标杆、外资工厂到内资工厂应用, 从整车、部件制造厂房到其它汽车配件轻工厂房等的应用。到目前为止,汽车制造工厂所有重大工程项目或标杆企业无一例外都选择杜肯索斯, 在全球拥有一批著名用户:大众、通用、福特、雷诺、菲亚特、特斯拉、丰田、本田、日产、奥迪、奔驰、一汽、上汽、广汽、东风、吉利等。
纤维织物复合(保温)风管
2015年之前所有的汽车制造行业项目都只在空调系统中的二次送风管采用索斯N系列纤维织物风管,以充分体现其低空间岗位线(点)送风、系统节能环保、安装便捷、耐油污等索斯风管独有的特性。

纤维织物复合(保温)风管

而自2014年杜肯索斯独有研发的I系列绝热索斯®纤维织物复合(保温)风管全面推向市场以来,在2015年开始应用于汽车制造厂房的一次送风管系统中,先后在江铃、通用、法雷奥、一汽丰田、北汽、福特、东风本田、吉利、广汽本田等项目中成功应用。

纤维织物复合(保温)风管

相比传统一次送风管常使用的金属风管来说,I系列绝热索斯®纤维织物复合(保温)风管优势更显现:
1、重量轻,安装更快速便捷
I系列绝热索斯®复合(保温)风管系统工厂预制率100%,现场模块化组装,重量轻,只需滑杆或钢绳挂装,拉链拼接,大幅提升工程质量、缩短施工工期并降低工程整体造价。

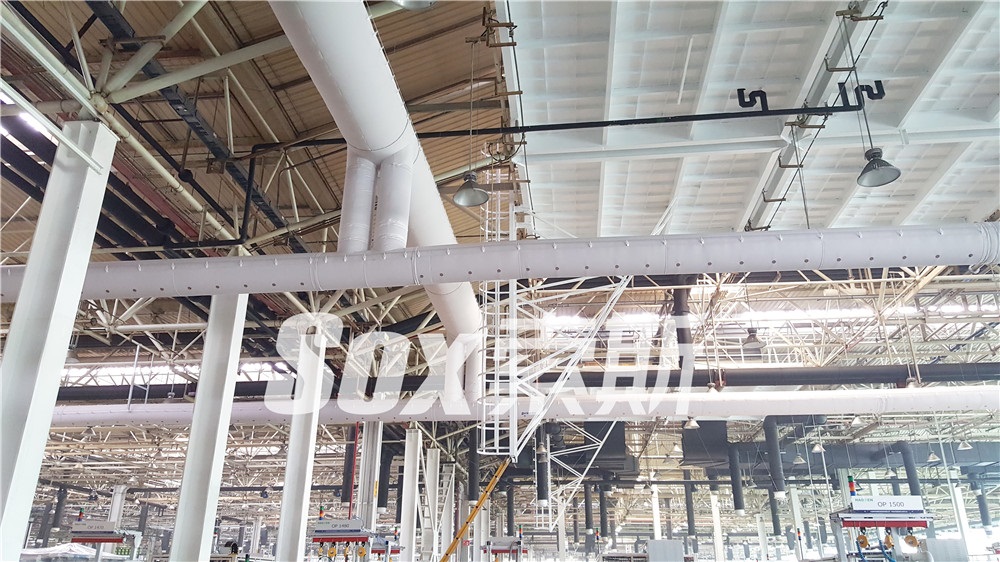

一次送风管采用I系列绝热索斯®复合(保温)风管,二次送风管采用N系列索斯®纤维织物风管。
2、双重保温,热阻值全面提升
I系列绝热索斯®复合(保温)风管是由风管层、绝热层与外绝热层组成,起到双层保温效果。一体复合绝热材料,湿阻因子无限大,可有效防止水汽渗透,永保初始导热系数,保温性能更优越,热阻值全面提升,有效降低空调风传送过程的冷热损耗。

纤维织物复合(保温)风管

3、高强度耐压性能

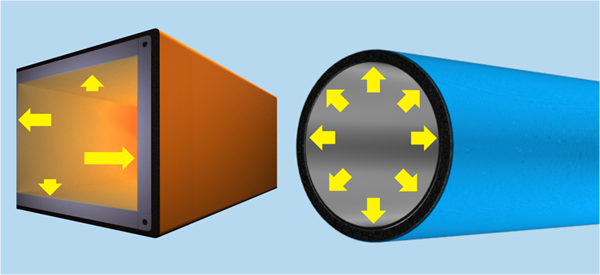

不同于矩形铁皮风管的易剪切压力变形, I系列绝热索斯®复合(保温)风管系统采用圆形、扁圆形状,将内部压力合理转化成管壁横向拉伸力,可承受3000Pa-5000Pa以上压力,远高于传统风管2000Pa以下的适用范围。

纤维织物复合(保温)风管

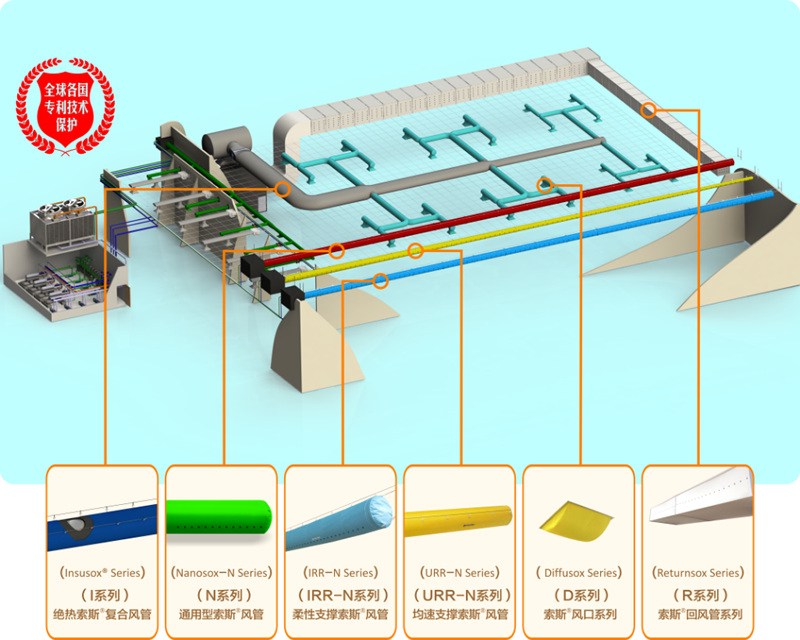

随着 I系列绝热索斯®复合(保温)风管系统在越来越多的一次送风管系统及回风管系统中的成功应用,杜肯索斯成为全球纤维织物风管行业内能真正提供空调风管全领域专业方案型产品的唯一一家供应商。

纤维织物复合(保温)风管

保温布袋风管比传统铁皮风管具有更多的优势

保温布袋风管是近两年来比较火的通风末端系统,实际国内在洁净通风末端上的发展大概是从七十年开始重视起来的,这一通风模式发展到今天已经十分成熟了,而且已经越来越多的建筑中使用到了这样的洁净通风方式,而洁净通风最直接的保证就是通风管道能否达到一定的洁净要求。

  在洁净通风系统最开始的发展时期,由于各种基础材料不发达以及制造技术的不够先进,可选择的材料也比较少,通常使用金属材料做为通风管道,这种风系统管道内的清洁工作非常难做,同时也会影响到通风的洁净程度。

布袋风管

  采用索斯新型保温布袋风管的话,清洁工作会比较好做,拆装方便,清洁时只需要清洗液注意用厂家指定的比例和品牌通过工业清洗就可以完成,清洗完成后,水份不超过20%即可直接装在通风管道上,通过送风可直接将保温布袋风管风干。

  保温布袋风管可以选择的送风模式也多种,对于不同的使用环境可以选择不同的通风方式:

  保温布袋风管的送风方式:

  1、渗透式出风:出风范围在0-1.5米,风速最大0.2m/s。

  2、微孔式出风:出风范围在0-3米,末端风速0.2m/s。

  3、小孔式出风:出风范围在3-15米。

  4、喷嘴式出风:出风范围在10-30米,末端风速0.2m/s。

  出风方式一般多选可组合,渗透+开孔出风是比较普遍的一种送风方式,可适用常见的各种通风要求,这种送风方式会比较灵活,具体您要安装的空间应该使用哪种送风方式,您可以来电或是在线直接咨询,我们的在线人员会根据您的情况来建议选择哪种出风方式。

  因为出风方式多选,也可组合选,所以在选在送风系统末端的时候与传统的铁皮风管相比会更节能和环保健康。

索斯保温布风管从几个方面达到节能减耗

近些年来能源价格不断上涨和环保政策的日益严苛,各行各业的节能减排问题逐渐得到重视,节能环保这个话题也渐渐走进人们的生活,为了更好的贯彻国家节能政策,为此,建设部颁布了《公共建筑节能设计标准》在标准中提到,我国能源的1/3被用在公共建筑上,而公共建筑的全年能耗中的大约50%—60%消耗于暖通空调系统,由此要满足现行的节能标准的要求,暖通空调领域的节能问题显得非常重要,作为暖通系统的重要组成部分—风管系统,也是在不断的研发从而出现了这种新型的技能环保型空气分布系统—索斯保温布风管。

索斯风管3

  索斯保温布风管从几个方面达到节能减耗的目的。

  1.在设计阶段,传统的中央空调风系统设计时必须经过各管段阻力平衡和风口的风量计算,由于系统的集成化不足,空气分布不均匀,达不到设计设定的效果,只有加大设备的功率来弥补。而索斯保温布风管则根据环境的不同要求,采用CFD软件进行系统设计。用CFD技术能精确地预测到环境中每个地方空气流动及空气温度梯度的状况。在设计阶段便可以模拟系统的运行状况,提高设计的精确性,从而达到节能的目的。

  2.在系统运行阶段,传统的中央空调都存在有一定的漏风现象,这部风能量起不到任何效果而被白白的浪费掉了,所以设计时候要附加一部分能量来弥补漏风量带来的能量损失,这样就相应的增加了设备的功率。索斯保温布风管不存在漏风量的问题,由于保温布风管能均匀地将空气通过管壁上的缝隙,以及不同形式的喷口或条缝,将气流均匀柔和的送至空调区域,并且通过用CFD软件的模拟形成最佳的混风效果。这样就保证了最优化的空调效果,又免去了传统设计中需要考虑的空调设备余量,从而达到节能的目的。

  3.在系统的维护和清洗阶段,中央空调的通风管道,在系统运行一段时间后,风管内会积一定的灰尘,这些灰尘一方面增大管道阻力,同时尤为细菌的滋生提供了场所,威胁人们的健康。同时又增加了设备的运行功率,而清洗中央空调的风管需要很高的费用(风管清洗费用30-40元/m2)。索斯保温布风管利用纤维本身的特性,使系统能过滤空气,提高空调区空气的洁净度,同时系统拆装清洗方便,费用低,能很快恢复工作区的正常使用。这样就达到节能环保的目的。

纤维织物复合风管送风无垂直热力分层现象

纤维织物复合风管系统是由一种特殊的纤维制成的集空气传输和分布于一体的空调末端装置,它能够在某些场合很好的替代传统铁皮风管系统,空调系统运行时,纤维织物复合风管通过机组提供的静压进行支撑,利用纤维材料的渗透性和风管上开设不同形式的喷口或条缝将气流送到指定的室内空间。

索斯风管4

  纤维织物复合风管用于羽毛球馆、置换通风空间、大型建筑内的小型超市等,都有着显著的表现:

  (1)纤维织物复合风管通过合理的设计,可以实现良好的室内风速场和温度场,满足室内舒适性的要求。

  (2)纤维织物复合风管应用于羽毛球馆类的体育建筑时,可以根据打球区域和休息区各自的送风要求,灵活布置纤维织物复合风管安装高度、送风口朝向,以维持打球区域内无风感、人员休息区合理的风速范围,以及均匀的温度场。

  (3)置换通风过程中纤维织物复合风管出风面积远远大于传统送风系统,风速更低,使得气流和室内空气的掺混量更小,在室内更易形成均匀的空气湖,置换通风的效果更好;对于低层高的置换通风场所,采用纤维织物复合风管送风几乎无垂直热力分层现象。

  (4)对于小型超市场所,采用散流器送风时,货架对送风有较大的遮挡,室内最高温度和最低温度的差值较大,且存在冷风下坠现象;纤维织物复合风管条缝送风时,纤维织物复合风管与货架垂直布置,一定程度上削弱了货架的阻挡作用,温度、风速分布比较均匀,室内舒适性更好。

详解纤维织物风管组成的新风系统有什么优势

近几天国内知名智能硬件厂商小米发布了一个全新的产品米家新风机,这说明了人们对空气的健康越来越关注,而这种产品却是针对普通家用,而大型的暖通空调系统搭配纤维织物风管系统组成的商用新风系统也是一样早早的走进了许多人群的生活当中。比如为了能让孩子们有一个健康的学习环境,越来越多地区将幼儿园、中小学校的教室安装新风系统纳入工作范围,致力为孩子们的健康提供全面支持。

学校新风系统

  那么使用纤维织物风管组成的新风系统有什么优势呢?

  1、健康洁净

  新风系统采用沿一边走道布置,送风均匀舒适、无吹风感,与吊顶及装修完美配合,无噪声,且方便清洗维护,完全满足项目对室内空气质量改善的需求。提升系统内空气洁净品质。索斯纤维织物风管更是由永久阻燃纤维和特殊抗菌纤维纺织而成,在永久阻燃的基础上能够有效抑制最常见致病病原物(微生物,细菌,病毒)增殖,从而抑制疾病的发生与传播。为老师和学生提供健康的工作、学习环境。

  2、精准均匀

  索斯纤维织物风管通过纤维的缝隙或小孔、条缝、喷口出风,既可以沿管道径向送风,也可以轴向成扇面送风,送风方向及距离精准,满足教室对送风的要求,比铁皮风管或塑料风管的风口的点式送风让教室内的新风分布更均匀,新风置换速度更快,更节能。

  3、环保节能

  索斯纤维织物风管采用科学的气流模式,无需调节阀风阀,而铁皮风管或塑料风管需要用到风阀来进行调节,索斯纤维织物风管运行阻力小,系统运行成本节省20%。

  4、舒适宁静

  索斯纤维织物风管运用科学的气流模式达到室内气流分布均匀,出风面积大,出风量大而风速极低,在快速实现室内新风置换的同时没有吹风感;同时,索斯纤维织物风管采用的柔性材料还能吸收来自送风设备和房间本身的噪音,创造一个舒适宁静的空间。学生更容易集中注意力,利于教学质量提升。

  5、美观高档

  索斯纤维织物风管有多种颜色可供选择,可以根据需求及室内环境定制,让教室氛围比黑色的铁皮风管和白色的塑料风管看起来更温馨。索斯纤维织物风管出风均匀舒适,系统外观简约美观,与周边装修环境完美匹配。
